Ở phần này, TechTimes sẽ tiếp tục hành trình khám phá phòng thí nghiệm thiết kế – phát triển, thử nghiệm các chức năng của nhân chip xử lý tại Kulim – Malaysia.

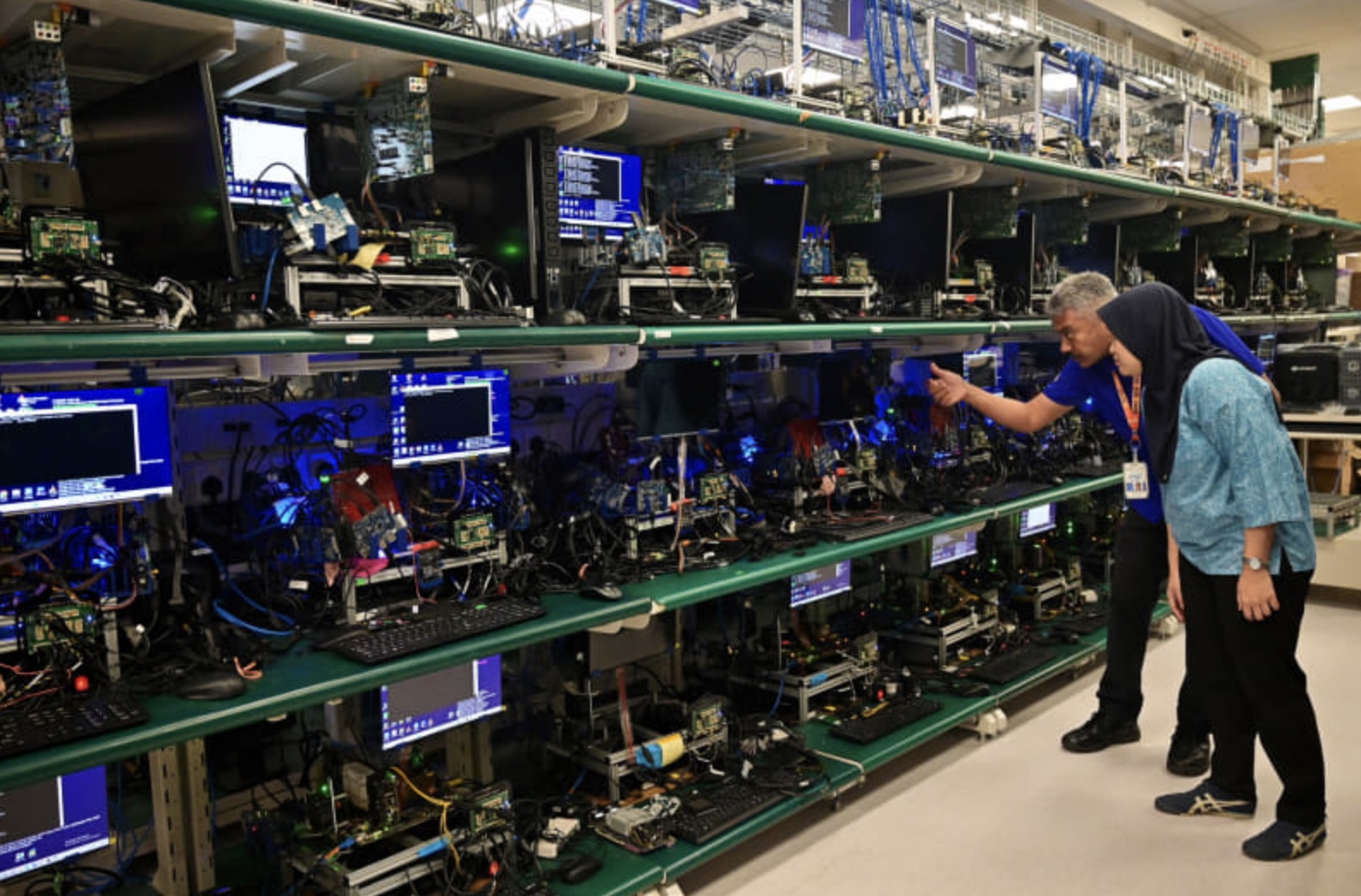

Phòng thí nghiệm thiết kế và phát triển (Design and Development Lab) của Intel đảm nhận các công việc như đánh giá chất lượng sau quá trình silicon và kiểm tra hoạt động của lõi điện tử E-core.
Cụ thể, chia sẻ với phóng viên, ông Suresh Kumar Peravala, Phó Chủ tịch Trụ sở Kinh doanh Kỹ thuật Thiết kế Intel kiêm Giám đốc Trung tâm Thiết kế Malaysia cho biết, khu Design and Development Lab này có 6 chức năng chính.
Cụ thể, các chức năng là E-core/IP operation verification (Xác minh hoạt động E-core/IP), Design test collateral for manufacturing (tạm dịch: Đảm bảo thử nghiệm thiết kế cho sản xuất), Post-silicon operation verification ( Xác minh hoạt động sau quy trình silicon), Electrical operation verification (Xác minh hoạt động khi vào điện), Power and performance operation verification (Xác minh hoạt động của nguồn và hiệu năng) và thử nghiệm đầu cuối cho khách hàng.
E-core/IP operation verification
Bộ xử lý Core thế hệ thứ 12 (Alder Lake hay Core thế hệ thứ 12) và các CPU thế hệ sau có hai loại lõi tích hợp: lõi P (lõi hiệu suất cao) và lõi E (lõi quản lý năng lượng hiệu quả cao). Trong số này, lõi P là tiền thân của lõi CPU được phát triển ở Israel (trực tiếp là Banias, được giới thiệu là một phần của Centrino năm 2003), và việc xác minh hoạt động chủ yếu được thực hiện ở Israel.
Mặt khác, E-core được phát triển tại phòng thí nghiệm Arizona của Intel và trung tâm nghiên cứu và phát triển của Malaysia chịu trách nhiệm xác minh hoạt động kể từ khi E-core được gọi là Atom. Trong luồng này, các chuyên gia Intel cho rằng việc xác minh hoạt động của lõi E của Core thế hệ thứ 12 và Core thế hệ thứ 13 (Raptor Lake) vẫn đang được tiến hành tại phòng thí nghiệm thiết kế và phát triển ở Malaysia.
Khi TechTimes đến thăm, Intel đang thử nghiệm E-core của CPU có nhãn MTL P. Dự đoán có thể là dòng P của Meteor Lake (nhiều khả năng sẽ là dòng có Thermal Design Power khoảng 28W).
Design test collateral for manufacturing
Thử nghiệm này được thực hiện để xem kiểu thiết kế nào mang lại hiệu năng tốt nhất. Kết quả của thử nghiệm sẽ được gửi về bộ phận thiết kế và sản xuất để cải tiến cho lần tiếp theo.
Post-silicon operation verification
Quy trình Post-silicon có nghĩa là xác minh hoạt động sau khi chất bán dẫn được hoàn thành và sau khi bắt đầu thử nghiệm hoặc đưa vào sản xuất hàng loạt. Cụ thể, các bộ phận ngoại vi như bộ nhớ, bộ lưu trữ, GPU được gắn vào và kiểm tra hoạt động thực tế như thế nào, có phát sinh lỗi không.

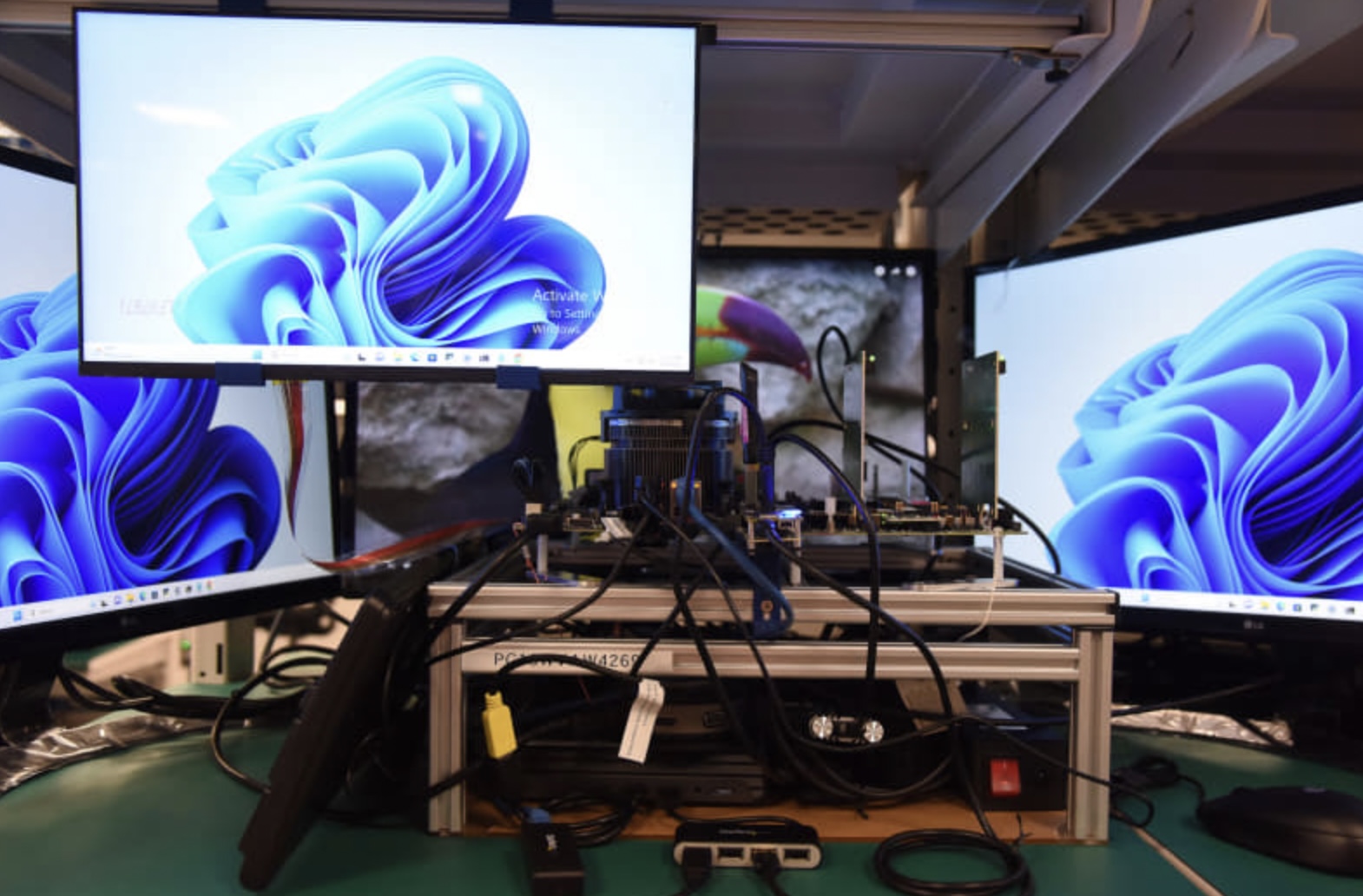

Ví dụ: Chuyên gia sẽ thử lắp GPU vào và màn hình có hiển thị hay không. Bên cạnh đó, thử nghiệm cũng sẽ thực hiện với nhiều thiết bị ngoại vi khác như bộ nhớ, SSD, đa màn hình, GPU…
Electrical operation verification
Các chuyên gia sử dụng thiết bị chuyên dụng mô phỏng dạng sóng và các thiết bị khác để xem các tính năng hoạt động của CPU mới nhất có phù hợp với thông số kỹ thuật lúc thiết kế hay không.
Power and performance operation verification
Các CPU và chipset mới có thể hoạt động ở xung nhịp hoạt động cao hơn khi được cung cấp nhiều điện năng hơn (chủ yếu là chế độ ép xung Turbo). Thử nghiệm này giúp xem CPU có hoạt động đúng công suất ở chế độ ép xung không. Mọi thử nghiệm đều được hiển thị kết quả rõ ràng bằng đồng hồ đo chuyên dụng.
Thông tin hé lộ về Meteor Lake đang sản xuất ở Penang

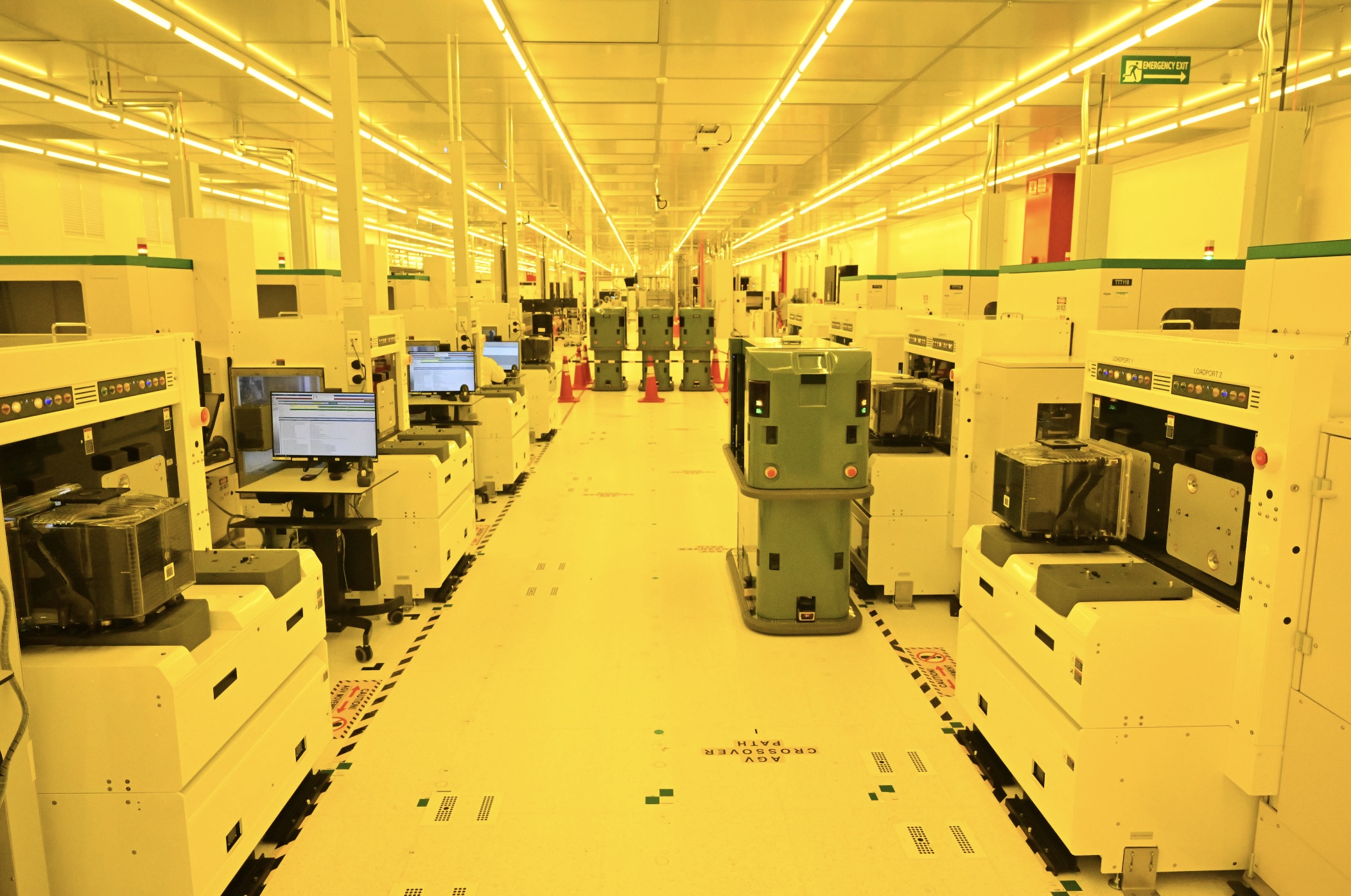

TechTimes xác định rằng, Intel đang sản xuất hàng loạt Meteor Lake thế hệ mới tại nhà máy ở Penang – Malaysia. Cụ thể, hai cụm PGAT PG7/8 đảm nhận việc này. Chúng tôi sẽ tiếp tục cập nhật chi tiết hơn cho bạn đọc ở các bài viết tiếp theo.
